Schéma propojení Atmega 48-20PU a ISP konektoru

Mikrokontroléry AVR
1

Ahoj te jsem totalní novaček co se tiče AVR a mohl bych někoho poprosit kdo by mi mohl v malovaní propojit ISP s MicroChipem Atmega 48-20PU už sem to načrtnul jen to stači propojit važně už chci začit :slight_smile: Našel jsem si navod co trva hodinu pro začatečniky ale on tam pracuje s totalně jinym Chipem tak prosíím o pomoc :slight_smile: Děkují

:arrow_right: administrator: přejmenováno z “Prosím o pomoc”

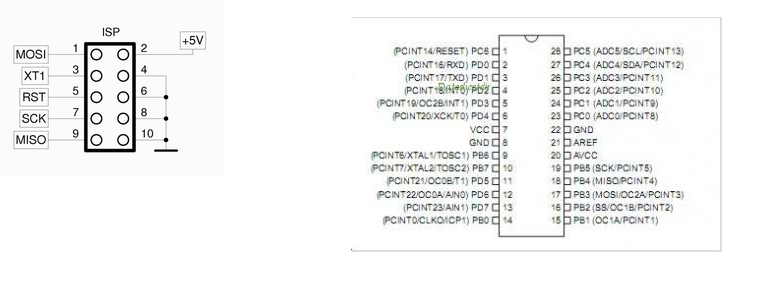

ISP.png778×307 117 KB

2
  • na procesore nozicka 1, oznacena ako PC6 (…, RESET) - na ISP konektore oznaceny ako RST.
  • na procesore nozicka 17, oznacena ako PB3 (MOSI, …) - na ISP konektore
    oznacenie MOSI
  • nozicka 18, PB4 (MISO,…) - ISP MISO
  • 19, PB5 (SCK,…) - ISP SCK
  • +5V na Vcc
  • GND na GND

XT1 z ISP konektoru pripajat netreba, procesor bude bezat na internom oscilatore. Neskor to mozes zmenit.

Rovnake znacenie RESET(RST), MISO, MOSI, SCK je aj na inych atmegach, pripadne aj attiny procesoroch. Takze keby si sa nahodou rozhodol zmenit procesor, treba si pohladat v datasheete, ktore piny su takto oznacene, a budes vediet pripojit aj ine procesory.

3

Děkují moc :slight_smile:
