PICKIT 2 - první bitva a hned nefunguje BSF / BCF PORTC

Mikrokontroléry Microchip
1

Ahoj,

rád bych se naučil programovat PIC a tak jsem koupil pickit2 a hned narazil na problém…

Snažil jsem se postupně rozsvěcovat diody (připojené na portu C)

Bohužel mi asi nechápu, nebo mi nefunguje BSF a BCF.
zde je příklad:

CLRF PORTC ;nic nesvítí
BSF PORTC,0 ;rozsvítí se dioda připojená na RC0, tedy DS1, ostatní zhasnuté
BSF PORTC,1 ;rozsvítí se dioda připojená na RC1, tedy DS2, DS1 zhasne + ostatní zhasnuté

BCF PORTC,0 ;dioda připojená na RC1 zhasne

Prostě mi to přijde, jako by BSF nastavilo 0 v celém registru, kromě vybraného bitu, který nastaví na 1. To mi přijde jako NAPROSTÝ nesmysl.
Totéž BCF, přijde mi, že funguje jako CLRF.

PORTC je v souboru p16F690.inc deklarován takto:
PORTC EQU H’0007’
to odpovídá datasheetu (samozřejmě jsem inc soubor vzal z příkladu od Microchipu).

Klidně udělám video…

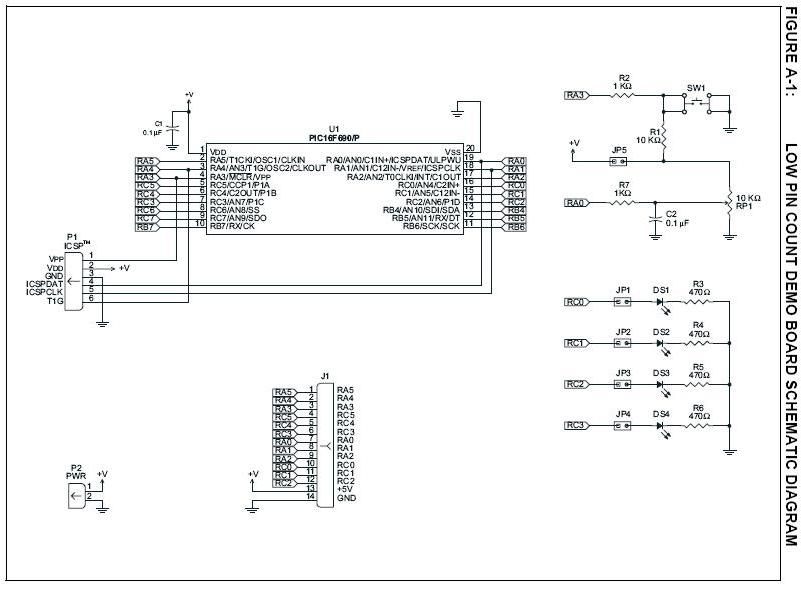

zapojení PICKITU2 je v příloze
celý soubor asm je v příloze
hraju si s tím v MPLABU 8.43

Předem díky za rady. Pokud dělám někde nějakou chybu, budu rád za upozornění.

:arrow_right: administrator: přejmenováno z “PICKIT 2 - první bitva a hned problém s BSF”
Ledky.asm (1.28 KB)

PicKit2HW.JPG801×590 47.9 KB

2

Cau, 690 ma na PortuC A/D prevodnik , musis ho nejdriv vypnout v registru ANSEL a ANSELH kapitola 9.1 Datasheet ,
za inicializaci portu si pridej

BANKSEL ANSEL CLRF ANSEL CLRF ANSELH BANKSEL PORTC

3

Díky moc. Funguje to. Myslel jsem, že se všechny porty tváří stejně.
Ještě jednou díky za bleskovou radu.

4

Myslis si to to dobre ze sou Piny po zapnuti nastaveny jako vstupy, ale za to zeti to neslo mohla Periferie , v tomhle priopade A/D prevodnik, pokud chces pouzit nakej Pin jako I/O musis se podivat do DS jesli neni sdilenej s nakou periferii a je stli je po zapnuti napajeni zapla nebo vypla , vetsinou se jedna o A/D a Komparatory
